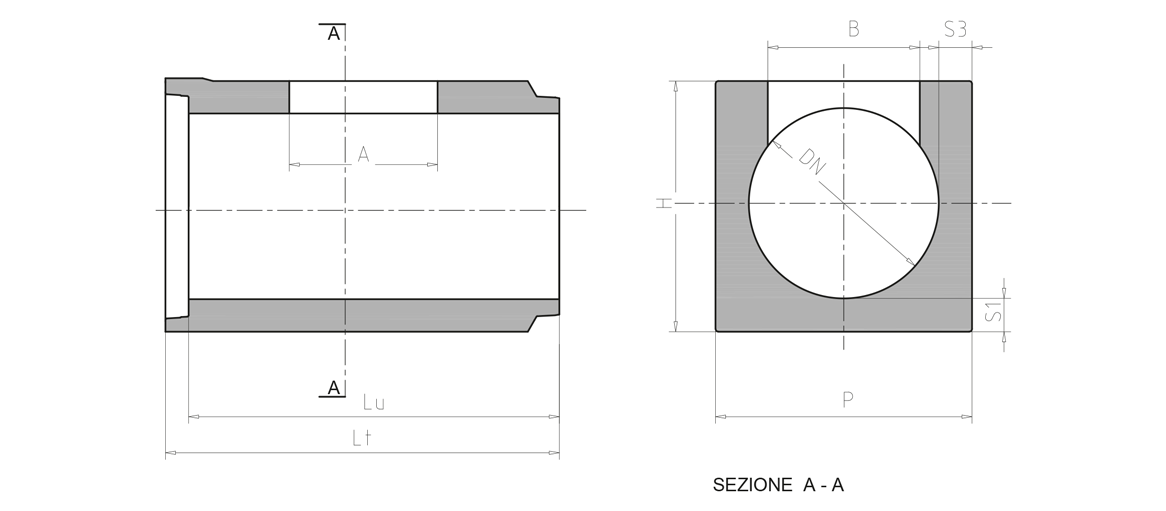

Elemento avente sulla sommità un’apertura per l’ispezione. La superficie dell’estradosso è piana, al fine di facilitare l’installazione di elementi accessori per raggiungere la quota stradale.
L’elemento tubo e tutti i suoi componenti accessori sono dimensionati per essere impiegati con carichi stradali di 1° Categoria o carichi Ferroviari in base alle specifiche esigenze della committenza.
La Prefabbricati LP è in grado fornire supporto in fase di progettazione grazie alla divisione tecnica interna che offre soluzioni al passo delle moderne soluzioni costruttive.
La Prefabbricati LP può fornire su richiesta la relazione di calcolo strutturale ed elaborati grafici specifici per ogni installazione.
Tutti manufatti sono marcati CE e prodotti in conformità alla normativa UNI EN 1916:2004 Sistema 4.
| CODICE BE | Classe di resistenza garantita UNI EN 1916:2004 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | A mm | B mm | S1 mm | S3 mm | P mm | H mm | Lu mm | Lt mm | Peso Kg | Guar. mm | Non armato kN*1000/dn | Download | |
| 300 | 800 | 300 | 125 | 100 | 550 | 525 | 2000 | 2095 | 980 | 16 | 135 |  |
|
| 400 | 800 | 400 | 125 | 100 | 650 | 625 | 2000 | 2095 | 1150 | 16 | 135 | |
|
| 500 | 800 | 500 | 125 | 110 | 750 | 735 | 2000 | 2095 | 1595 | 16 | 135 | |
|
| 600 | 800 | 600 | 125 | 130 | 850 | 855 | 2000 | 2110 | 1970 | 18 | 135 | |
|
| 800 | 800 | 700 | 125 | 145 | 1050 | 1070 | 2000 | 2110 | 2840 | 20 | 90 | |
|
| 1000 | 800 | 800 | 125 | 175 | 1240 | 1295 | 2000 | 2125 | 3810 | 20 | 90 | |
|
| 1200 | 800 | 800 | 125 | 217 | 1450 | 1542 | 2000 | 2125 | 5290 | 24 | 90 | |
|
Elemento avente sulla sommità un’apertura per l’ispezione. La superficie dell’estradosso è circolare, e necessita installazione di elementi accessori per raggiungere la quota stradale. È possibile dimensionare a richiesta il foro di ispezione superiore.
L’elemento tubo e tutti i suoi componenti accessori sono dimensionati per essere impiegati con carichi stradali di 1° Categoria o carichi Ferroviari in base alle specifiche esigenze della committenza.
La Prefabbricati LP è in grado fornire supporto in fase di progettazione grazie alla divisione tecnica interna che offre soluzioni al passo delle moderne soluzioni costruttive.
La Prefabbricati LP può fornire su richiesta la relazione di calcolo strutturale ed elaborati grafici specifici per ogni installazione.
Tutti manufatti sono marcati CE e prodotti in conformità alla normativa UNI EN 1916:2004 Sistema 4.
| CODICE BF | Classe di resistenza garantita UNI EN 1916:2004 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | A mm | B mm | S1 mm | S2 mm | S3 mm | P mm | Lu mm | Lt mm | Peso Kg | Guar. mm | Armato kN*1000/dn | Download | |
| 1400 | 650 | 650 | 160 | 175 | 220 | 890 | 2000 | 2130 | 4900 | 24 | 100 | |
|
| 1500 | 650 | 650 | 170 | 170 | 220 | 880 | 2000 | 2130 | 5000 | 24 | 100 | |
|
| 1600 | 650 | 650 | 180 | 180 | 210 | 950 | 2250 | 2380 | 5800 | 24 | 100 | |
|
| CODICE BF | Classe di resistenza garantita UNI EN 1916:2004 |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | A mm | B mm | S1 mm | S2 mm | S3 mm | P mm | Lu mm | Lt mm | Peso Kg | Guar. mm | Armato kN*1000/dn | Download | |
| 1800 | 650 | 650 | 202 | 202 | 230 | 1090 | 2250 | 2380 | 7600 | 24 | - | |
|
| 2000 | 650 | 650 | 227 | 227 | 255 | 1210 | 2250 | 2380 | 9400 | 24 | - | |
|
| 2200 | 650 | 650 | 250 | 250 | 280 | 1300 | 2250 | 2380 | 10500 | 24 | - | |
|
