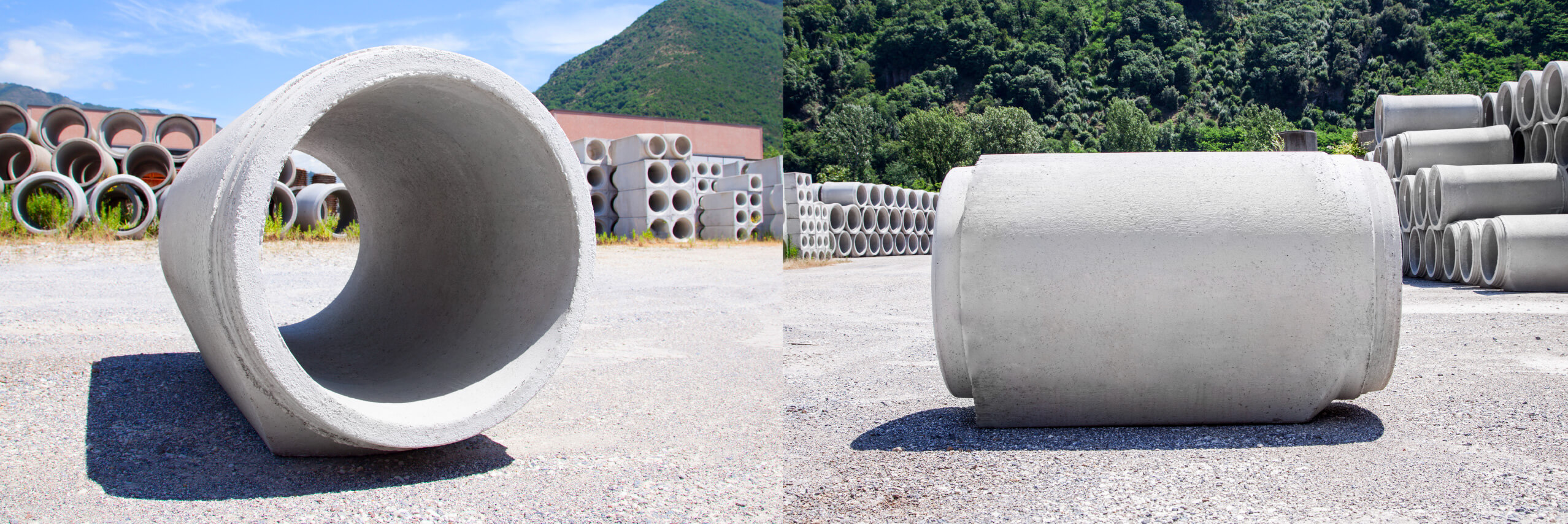

MManufatto avente le stesse caratteristiche tecniche del tubo con bicchiere e base di appoggio piana, si differenzia per la particolarità degli incastri maschio ad entrambe le estremità.
Il seguente elemento è usato in uscita dagli elementi di ispezione (pozzetti). L’elemento tubo e tutti i suoi componenti accessori sono dimensionati per essere impiegati con carichi stradali di 1° Categoria o carichi Ferroviari in base alle specifiche esigenze della committenza.
La Prefabbricati LP è in grado fornire supporto in fase di progettazione grazie alla divisione tecnica interna che offre soluzioni al passo delle moderne soluzioni costruttive.
La Prefabbricati LP può fornire su richiesta la relazione di calcolo strutturale ed elaborati grafici specifici per ogni installazione.
Tutti manufatti sono marcati CE e prodotti in conformità alla normativa UNI EN 1916:2004 Sistema 4.
| CODICE BH | Classe di resistenza garantita UNI EN 1916:2004 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | S1 mm | S2 mm | S3 mm | P mm | Lu mm | Lt mm | Peso Kg | Guar. mm | Non armato kN*1000/dn | Download | |
| 300 | 57 | 77 | 100 | 240 | 1600 | 1790 | 352 | 16 | 135 |  |
|
| 400 | 62 | 82 | 100 | 320 | 1600 | 1790 | 467 | 16 | 135 | |
|
| 500 | 70 | 95 | 120 | 400 | 1600 | 1790 | 700 | 16 | 135 | |
|
| 600 | 78 | 103 | 131 | 450 | 1600 | 1820 | 860 | 18 | 135 | |
|
| 800 | 90 | 105 | 145 | 550 | 1600 | 1820 | 1170 | 20 | 90 | |
|
| 1000 | 120 | 140 | 175 | 650 | 1600 | 1820 | 1820 | 20 | 90 | |
|
