scatolare aperti ad u

foto scatolari aperti ad u

Gli scatolari aperti in CLS vengono impiegati per realizzare condotte idrauliche aperte, canalizzazioni stradali e tunnel tecnologici.

Al suo interno viene posizionata l’armatura, secondo specifico calcolo strutturale, in funzione delle attuali norme NTC 2018, EC2 e dei carichi accidentali laterali previsti a progetto.

La guarnizione butilica di idonea dimensione (secondo la ASTM-C990/91) fornita su richiesta, garantisce la perfetta tenuta idraulica e il corretto posizionamento dei manufatti stessi.

L’elemento scatolare e tutti i suoi componenti accessori sono dimensionati per essere impiegati con carichi stradali di 1° Categoria o carichi Ferroviari in base alle specifiche esigenze della committenza.

Il manufatto può essere realizzato con foronomie di varie forme e dimensioni in relazione a specifiche necessità di cantiere.

La Prefabbricati LP è in grado fornire supporto in fase di progettazione grazie alla divisione tecnica interna che offre soluzioni al passo delle moderne soluzioni costruttive. La Prefabbricati LP può fornire su richiesta la relazione di calcolo strutturale ed elaborati grafici specifici per ogni installazione.

I manufatti scatolari aperti ad U sono prodotti in conformità alla normativa UNI EN 14844:2006+A1:2008 non soggetti a marcatura CE.

foto scatolare aperto ad u

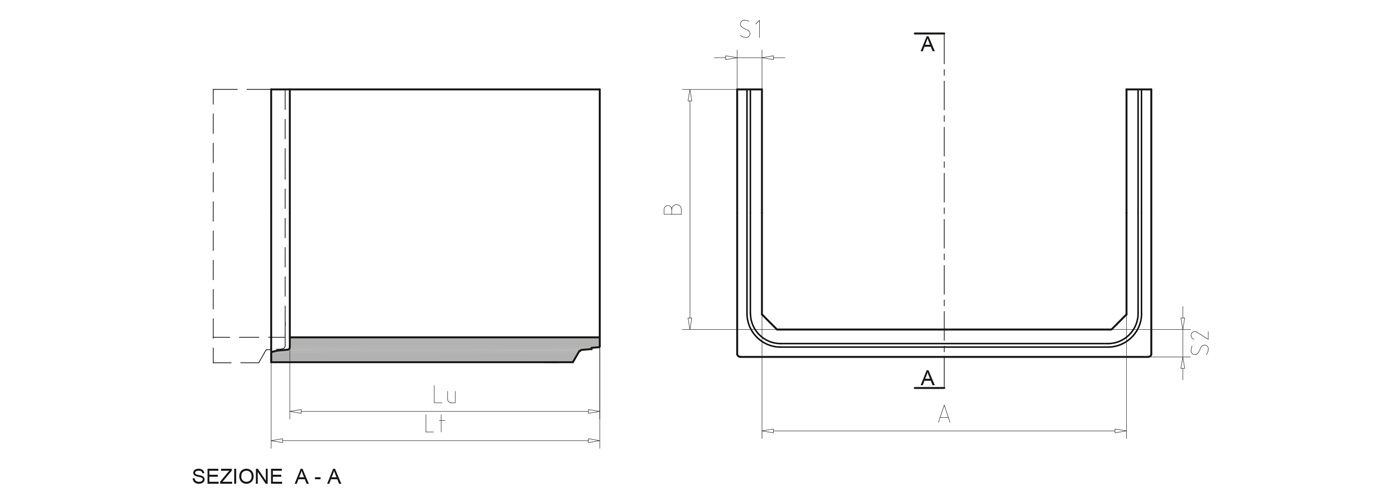

disegni scatolare aperto ad u dimensioni

MANUFATTI NON SOGGETTI A MARCATURA CE IN CONFORMITÀ ALLA NORMATIVA UNI EN 14844:2006+A1:2008

CODICE AC							Guarnizioni
A mm	B mm	S1 mm	S2 mm	Lu mm	Lt mm	Peso Kg	Spessore mm	Sviluppo mm	Download
400	350	120	120	2000	2120	800	18x18	1280
500	500	120	120	2000	2120	1075	18x18	1680
600	500	120	120	2000	2120	1150	18x18	1780
700	200	120	120	2000	2120	800	18x18	1280
800	500	150	150	2000	2120	1600	18x18	2025
800	600	150	150	2000	2120	1680	18x18	2225
1000	400	150	150	2000	2120	1600	18x18	2025
1000	600	150	150	2000	2120	1875	18x18	2425
1000	800	160	160	2000	2120	2385	18x18	2840
1100	1050	180	180	2000	2120	3225	18x18	3470
1200	400	150	150	2000	2120	1680	18x18	2225
1200	500	150	150	2000	2120	1875	18x18	2425
1200	900	160	160	2000	2120	2835	18x18	3240
1250	1250	180	180	2000	2120	3775	30x30	4020
1250	1500	220	220	1100	1220	2890	30x30	4580
1500	1000	220	220	1100	1220	2975	30x30	3830
1500	1250	180	180	1100	1220	3825	30x30	4270
1500	1500	220	220	1100	1220	2975	30x30	4830
1600	800	180	180	2000	2120	3235	30x30	3470
1700	1100	180	180	1000	1220	1975	30x30	4170
1800	900	180	180	1000	2120	3530	30x30	3870
2000	1000	180	180	2000	2120	4000	30x30	4270
2000	1250	180	180	1750	1870	3840	30x30	4770
2000	1500	220	220	1100	1220	3360	30x30	5330
2000	1500	180	180	1500	1670	2500	30x30	5270
2000	1500	200	200	2000	2120	4000	30x30	5300
2000	1750	220	220	1100	1220	3670	30x30	5830
2000	2000	240	240	2000	2120	7600	30x30	6360
2100	1250	180	180	2000	2120	4545	30x30	4870
2200	1200	180	180	1750	1870	3683	30x30	4870
2200	1800	250	250	1100	1220	4330	30x30	6175
2200	1800	250	250	2000	2120	7500	30x30	6175
2200	2000	250	250	1100	1220	4700	30x30	6575
2200	2000	250	250	1750	1870	7400	30x30	6575
2400	1100	180	180	1750	1870	3683	30x30	4870
2500	1050	180	180	2000	2120	4545	30x30	4870
2500	1500	220	220	1100	1220	3620	30x30	5830
3000	1000	220	220	1100	1220	3360	30x30	5330
3000	1250	220	220	1100	1220	3620	30x30	5830
3500	1000	220	220	1100	1220	3670	30x30	5830
3600	1100	250	250	1100	1220	4330	30x30	6175
3600	1100	250	250	1100	1220	7500	30x30	6175
4000	1000	240	240	2000	2120	7600	30x30	6360
4000	1100	250	250	1100	1220	4700	30x30	6575
4000	1100	250	250	1750	1870	7400	30x30	6575
5000	1000	290	290	1400	1520	7500	30x30	7435

SCATOLARI APERTI

Misure realizzabili

Legenda:

Sp. 12cm

Sp. 15cm

Sp. 16cm

Sp. 18cm

Sp. 22cm

Sp. 24cm

Sp. 25cm

Sp. 29cm

N.D.

	Base cm
Altezza cm		40	50	60	70	80	100	110	120	125	150	160	170	180	200	210	220	240	250	300	350	360	400	500		Altezza cm
	35																								35
	40																								40
	50																								50
	55																								55
	60																								60
	75																								75
	80																								80
	85																								85
	90																								90
	100																								100
	105																								105
	110																								110
	120																								120
	125																								125
	150																								150
	175																								175
	180																								180
	200																								200
		40	50	60	70	80	100	110	120	125	150	160	170	180	200	210	220	240	250	300	350	360	400	500
	Base cm
